Kapıları bağlayın, lambanın yandığını görün.

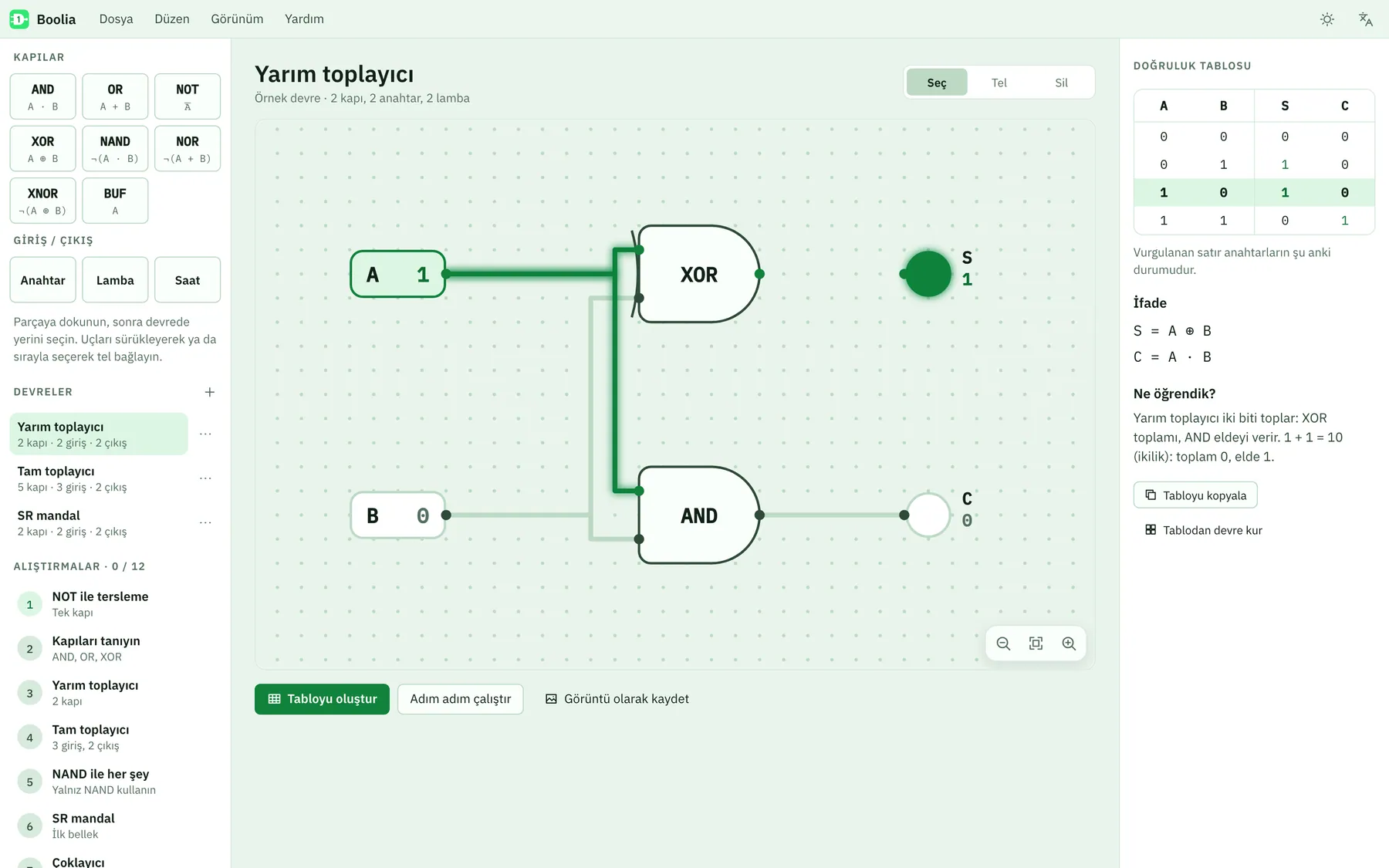

Devre düzenleyici

Izgarada AND, OR, NOT, XOR, NAND, NOR, XNOR ve BUF kapıları (çok girişlilerde 2–4 giriş), anahtar, lamba ve saat (0,5–8 Hz). Parçaya dokunup yerini seçerek ya da sürükleyerek yerleştirme; uçlar arasında sürükleyerek, sırayla dokunarak ya da "Bağla…" kutusuyla tel bağlama.

Canlı benzetim

Olay güdümlüdür; her kapının bir adım gecikmesi vardır. Geri beslemeli devreler (SR mandal) bir duruma oturur, oturmayan devre "salınıyor" diye gösterilir. 1 taşıyan teller parlar.

Doğruluk tablosu ve ifade

Tablo anahtarlardan ve lambalardan kendiliğinden kurulur (en çok 8 giriş), şu anki satır vurgulanır. Boole ifadesi 4 girişe kadar Quine–McCluskey ile sadeleştirilmiş çarpımlar toplamı olarak yazılır, XOR biçimi tanınır. "Tabloyu kopyala" sekmeyle ayrılmış metin verir.

12 alıştırma

NOT, kapılar, yarım ve tam toplayıcı, yalnız NAND, SR mandal, çoklayıcı, kod çözücü, karşılaştırıcı, 2 bitlik toplayıcı, D mandal, çoğunluk oyu. "Sına" bütün giriş birleşimlerini dener ve ilk yanlış satırı gösterir; ilerleme saklanır.

Tablodan devre kur

Bir doğruluk tablosu doldurulur ya da ifade yazılır (A·B + ¬C, A ⊕ B …); Boolia en çok 4 giriş ve 4 çıkışlı devreyi sadeleştirilmiş biçimde kurar.

Adım adım çalıştırma

Her adım bir kapı gecikmesidir; bir sonraki adımda hesaplanacak parçalar işaretlenir. Saat elle de çevrilir.
