Conecte las puertas y vea cómo se enciende la lámpara.

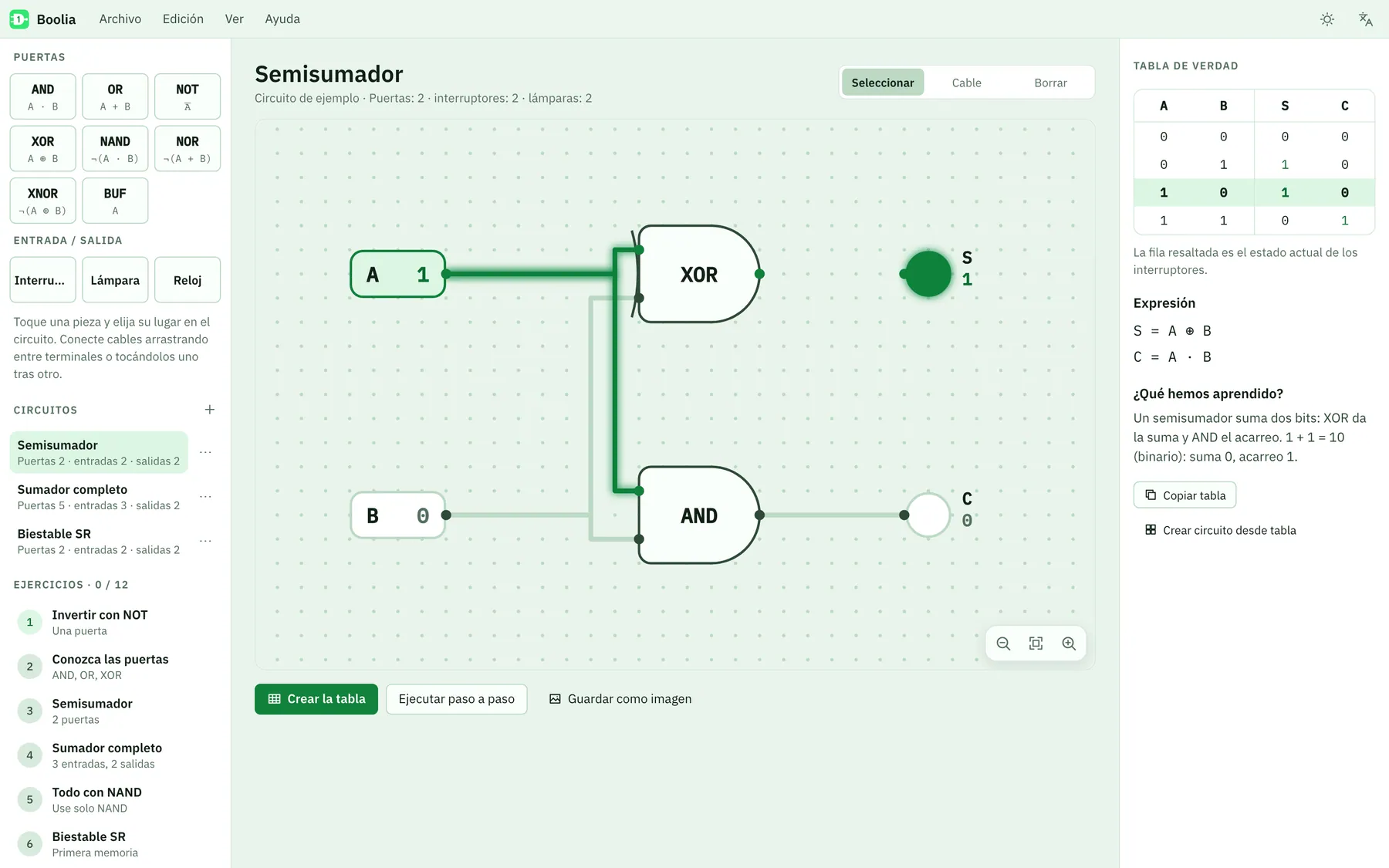

Editor de circuitos

Puertas AND, OR, NOT, XOR, NAND, NOR, XNOR y BUF en una cuadrícula (2–4 entradas en las de varias entradas), interruptor, lámpara y reloj (0,5–8 Hz). Se colocan tocando la pieza y eligiendo su lugar, o arrastrando; los cables se unen arrastrando entre terminales, tocándolos uno tras otro o con el cuadro «Conectar…».

Simulación en vivo

Por eventos, con un paso de retardo en cada puerta. Los circuitos con realimentación (biestable SR) se estabilizan en un estado; el que no se estabiliza se indica como oscilante. Los cables que llevan 1 brillan.

Tabla de verdad y expresión

La tabla se crea sola a partir de interruptores y lámparas (hasta 8 entradas), con la fila actual resaltada. La expresión booleana se escribe como suma de productos simplificada con Quine–McCluskey hasta 4 entradas, y se reconocen las formas XOR. «Copiar tabla» da texto separado por tabuladores.

12 ejercicios

NOT, puertas, semisumador y sumador completo, solo NAND, biestable SR, multiplexor, decodificador, comparador, sumador de 2 bits, biestable D, voto por mayoría. «Comprobar» prueba todas las combinaciones de entrada y muestra la primera fila incorrecta; el progreso se guarda.

Crear circuito desde tabla

Rellene una tabla de verdad o escriba una expresión (A·B + ¬C, A ⊕ B …); Boolia construye el circuito simplificado, con hasta 4 entradas y 4 salidas.

Ejecutar paso a paso

Cada paso es un retardo de puerta; se marcan las piezas que se calcularán en el paso siguiente. El reloj también puede avanzarse a mano.

Todas las funciones
