Ligue as portas e veja a lâmpada acender.

Editor de circuitos

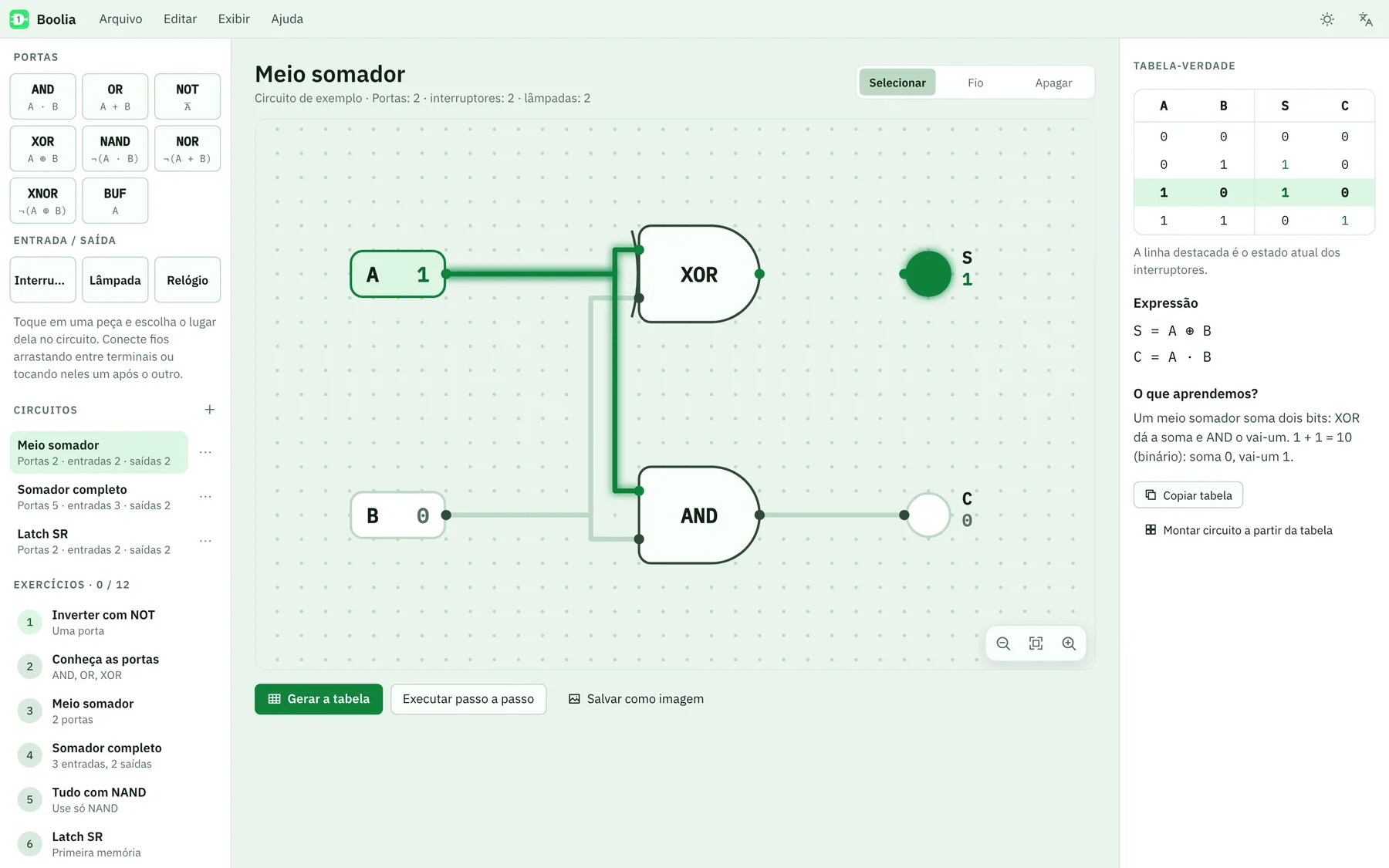

Portas AND, OR, NOT, XOR, NAND, NOR, XNOR e BUF em uma grade (2 a 4 entradas nas de várias entradas), interruptor, lâmpada e relógio (0,5 a 8 Hz). Colocação tocando a peça e escolhendo o lugar, ou arrastando; fios ligados arrastando entre terminais, tocando um após o outro ou com a caixa "Conectar…".

Simulação ao vivo

Orientada a eventos, com um passo de atraso em cada porta. Circuitos com realimentação (latch SR) se estabilizam em um estado; o circuito que não se estabiliza aparece como oscilando. Os fios que levam 1 brilham.

Tabela-verdade e expressão

A tabela é montada sozinha a partir dos interruptores e lâmpadas (até 8 entradas), com a linha atual destacada. A expressão booleana é escrita como soma de produtos simplificada com Quine–McCluskey até 4 entradas, e formas XOR são reconhecidas. "Copiar tabela" gera texto separado por tabulações.

12 exercícios

NOT, portas, meio somador e somador completo, só NAND, latch SR, multiplexador, decodificador, comparador, somador de 2 bits, latch D, voto da maioria. "Testar" tenta todas as combinações de entrada e mostra a primeira linha errada; o progresso fica salvo.

Montar circuito a partir da tabela

Preencha uma tabela-verdade ou digite uma expressão (A·B + ¬C, A ⊕ B …); o Boolia monta o circuito em forma simplificada, com até 4 entradas e 4 saídas.

Executar passo a passo

Cada passo é um atraso de porta; as peças que serão calculadas no passo seguinte ficam marcadas. O relógio também pode ser avançado à mão.

Todos os recursos
