Özellikler
Izgaraya kapılar, anahtarlar ve lambalar yerleştirilir, uçlar tellerle bağlanır; anahtar açılınca 1 taşıyan teller parlar. Doğruluk tablosu ve sadeleştirilmiş Boole ifadesi devreden kendiliğinden çıkar; 12 alıştırma NOT kapısından D mandala kadar adım adım ilerler.
Temel özellikler
- Devre düzenleyici
- Izgarada AND, OR, NOT, XOR, NAND, NOR, XNOR ve BUF kapıları (çok girişlilerde 2–4 giriş), anahtar, lamba ve saat (0,5–8 Hz). Parçaya dokunup yerini seçerek ya da sürükleyerek yerleştirme; uçlar arasında sürükleyerek, sırayla dokunarak ya da "Bağla…" kutusuyla tel bağlama.
- Canlı benzetim
- Olay güdümlüdür; her kapının bir adım gecikmesi vardır. Geri beslemeli devreler (SR mandal) bir duruma oturur, oturmayan devre "salınıyor" diye gösterilir. 1 taşıyan teller parlar.
- Doğruluk tablosu ve ifade
- Tablo anahtarlardan ve lambalardan kendiliğinden kurulur (en çok 8 giriş), şu anki satır vurgulanır. Boole ifadesi 4 girişe kadar Quine–McCluskey ile sadeleştirilmiş çarpımlar toplamı olarak yazılır, XOR biçimi tanınır. "Tabloyu kopyala" sekmeyle ayrılmış metin verir.
- 12 alıştırma
- NOT, kapılar, yarım ve tam toplayıcı, yalnız NAND, SR mandal, çoklayıcı, kod çözücü, karşılaştırıcı, 2 bitlik toplayıcı, D mandal, çoğunluk oyu. "Sına" bütün giriş birleşimlerini dener ve ilk yanlış satırı gösterir; ilerleme saklanır.
- Tablodan devre kur
- Bir doğruluk tablosu doldurulur ya da ifade yazılır (A·B + ¬C, A ⊕ B …); Boolia en çok 4 giriş ve 4 çıkışlı devreyi sadeleştirilmiş biçimde kurar.
- Adım adım çalıştırma
- Her adım bir kapı gecikmesidir; bir sonraki adımda hesaplanacak parçalar işaretlenir. Saat elle de çevrilir.
- Düzenleme
- Seç / Tel / Sil araçları; seçme, taşıma, döndürme, silme; geri alma ve yineleme. İki parmakla, Ctrl / ⌘ + tekerlekle ve düğmelerle yakınlaştırma, sığdırma.
- Klavyeyle kurma
- Harfler parça ekler (A, O, N, X, B; ⇧ ile NAND, NOR, XNOR; S, L, C), oklar seçili parçayı taşır, R döndürür, W tel bağlar, [ ] giriş sayısını değiştirir, Boşluk anahtarı açıp kapar.
- Görüntü ve dosyalar
- Devre o anki temanın renkleriyle PNG ya da SVG olarak kaydedilir; devreler tek tek ya da hepsi birden .boolia olarak kaydedilip açılır ve cihazın paylaşma özelliğiyle paylaşılır.
- Örnekler
- İlk açılışta yarım toplayıcı, tam toplayıcı ve SR mandal gelir; örnekler düzenlenir, silinir, "Örnekleri yeniden ekle" ile geri gelir.
- Yedek ve internet olmadan
- "Yedekle…" bütün devreleri, alıştırma ilerlemesini ve ayarları tek dosyaya alır, "Yedekten geri yükle…" onları geri getirir. Hesap gerekmez; internet olmadan çalışır.
Cihazlar ve tarayıcılar

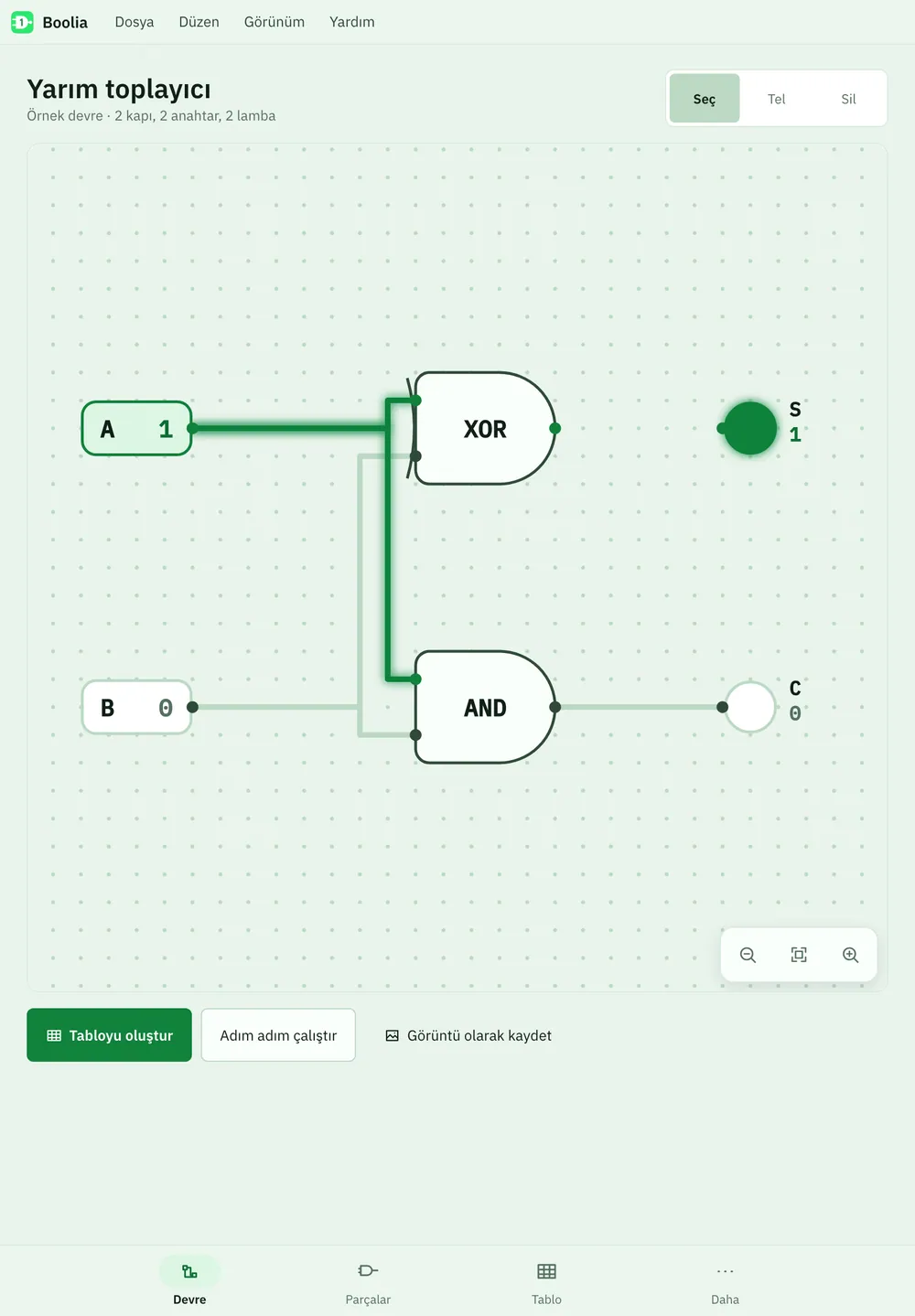

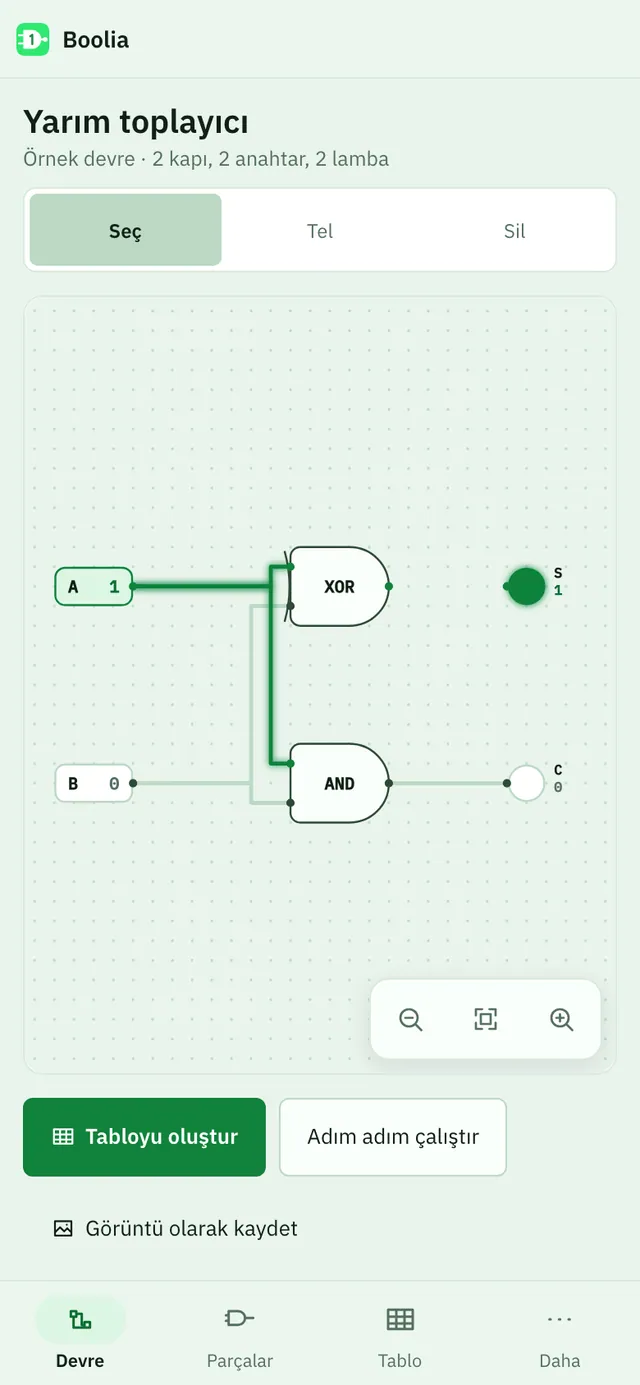

- Masaüstünde Parçalar ve alıştırmalar solda, devre ortada, doğruluk tablosu ve ifade sağdadır. Telefonda ve dikey tablette alt menüde Devre, Parçalar, Tablo ve Daha bulunur.
- Telefonda parçalar dokunup yeri seçilerek yerleştirilir, teller iki uca sırayla dokunarak bağlanır; sürükleme gerekmez.
Klavye kısayolları
macOS'ta ⌘ ve ⌥, Windows ve Linux'ta Ctrl ve Alt kullanılır.
| Kısayol | İşlem |
|---|---|
| A · O · N · X | AND, OR, NOT, XOR ekle |
| ⇧A · ⇧O · ⇧X · B | NAND, NOR, XNOR, BUF ekle |
| S · L · C | Anahtar, lamba, saat ekle |
| ← ↑ → ↓ | Seçili parçayı taşı (⇧ ile beş adım) |
| R | Döndür |
| W | Tel bağla |
| [ · ] | Kapının giriş sayısı |
| Boşluk · Enter | Anahtarı aç / kapat |
| Delete | Sil |
| Esc | Yerleştirmeyi ya da seçimi bırak |
| + · − · 0 | Yakınlaştır · uzaklaştır · sığdır |
| 1 · 2 | Parçalar paneli · Tablo paneli |
| T | Sına (alıştırmada) |
| . | Sonraki adım (adım adım çalıştırmada) |
| Ctrl/⌘ N | Yeni devre |
| Ctrl/⌘ O · S | Aç · devreyi kaydet |
| Ctrl/⌘ Z · ⇧ Z | Geri al · yinele |
Dokunmatik ekranda parçaya dokunulur, sonra devrede yeri seçilir; teller iki uca sırayla dokunarak bağlanır. Devre iki parmakla yakınlaştırılır; araçlar ve düğmeler parmakla kullanılacak boyuttadır.
Boolia edinin
Tarayıcıda kurulum gerektirmeden denenebilir; sürekli kullanım için macOS, Windows ve Linux sürümleri satın alınır.
