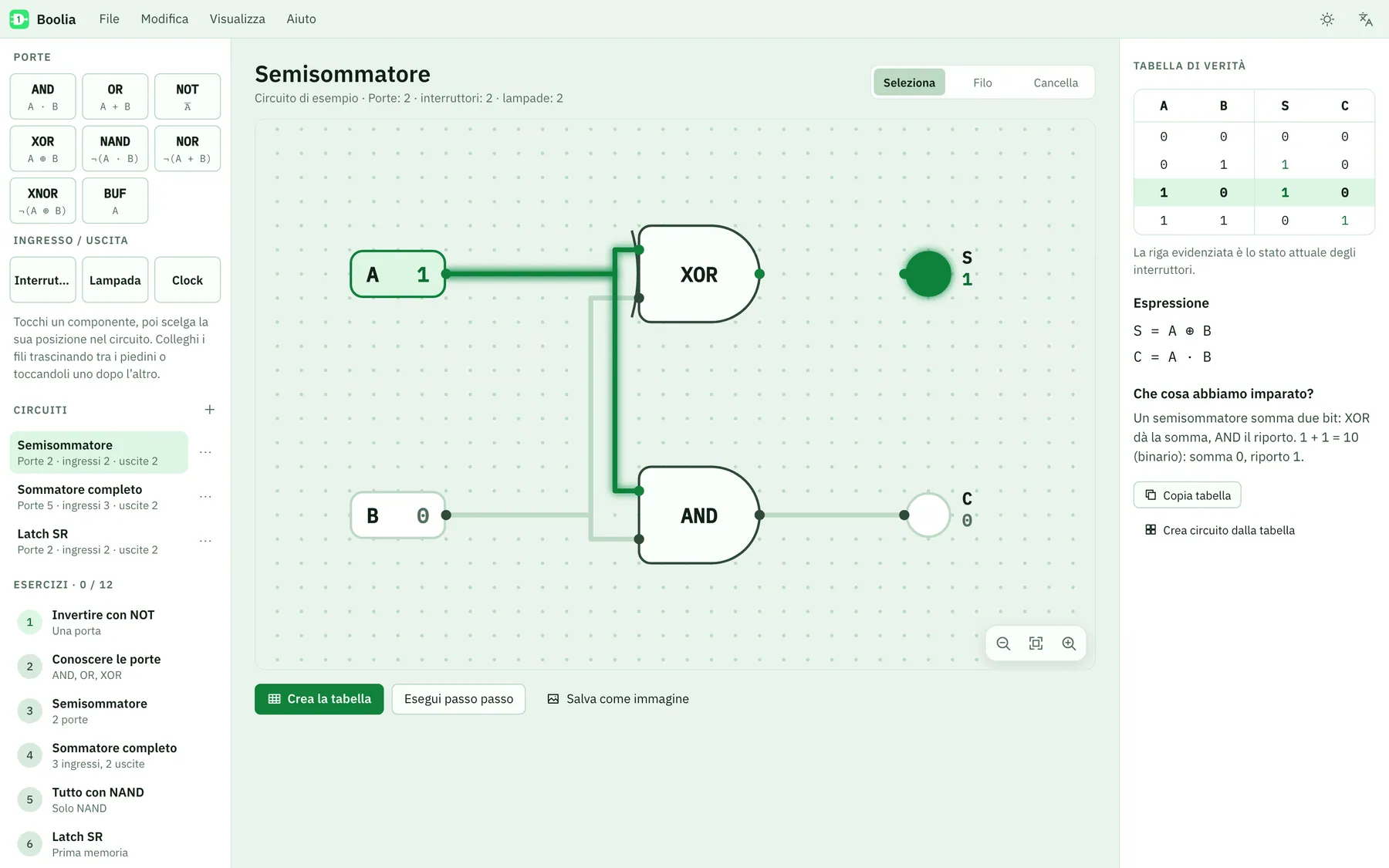

Colleghi le porte e veda accendersi la lampada.

Editor di circuiti

Porte AND, OR, NOT, XOR, NAND, NOR, XNOR e BUF su una griglia (2–4 ingressi per quelle a più ingressi), interruttore, lampada e clock (0,5–8 Hz). Posizionamento toccando il componente e scegliendo il punto, oppure trascinando; fili collegati trascinando tra i terminali, toccandoli uno dopo l’altro o con la finestra «Collega…».

Simulazione dal vivo

A eventi, con un passo di ritardo per ogni porta. I circuiti con retroazione (latch SR) si stabilizzano in uno stato; un circuito che non si stabilizza viene indicato come oscillante. I fili che portano 1 si illuminano.

Tabella di verità ed espressione

La tabella si crea da sola a partire da interruttori e lampade (fino a 8 ingressi), con la riga attuale evidenziata. L’espressione booleana è scritta come somma di prodotti semplificata con Quine–McCluskey fino a 4 ingressi, e le forme XOR vengono riconosciute. «Copia tabella» fornisce testo separato da tabulazioni.

12 esercizi

NOT, porte, semisommatore e sommatore completo, solo NAND, latch SR, multiplexer, decodificatore, comparatore, sommatore a 2 bit, latch D, voto a maggioranza. «Verifica» prova tutte le combinazioni di ingresso e mostra la prima riga errata; i progressi vengono salvati.

Crea circuito dalla tabella

Si compila una tabella di verità o si scrive un’espressione (A·B + ¬C, A ⊕ B …); Boolia costruisce il circuito in forma semplificata, con fino a 4 ingressi e 4 uscite.

Esegui passo passo

Ogni passo è un ritardo di porta; i componenti calcolati al passo successivo sono evidenziati. Il clock si può anche far avanzare a mano.
